產品特點:
1.同時支持單聲道與雙聲道,兩個聲道獨立運行,互不影響,可以根據信號質量,自動切換為單聲道運行。
2.雙聲道流量測量,克服了單聲道產品不適應流場變化、精度不高、流量不穩定等缺點,保證了流量測量準確度和穩定性。
3.采用最新32位Cortex-M4內核CPU作為處理器核心,使用64位浮點運算,計算不丟失精度;
4.采用高速ADC對超聲波信號進行采集,具有超聲波波形還原與重構技術;采用精度時間測量芯片,超聲波飛行時間精度可達22皮秒;

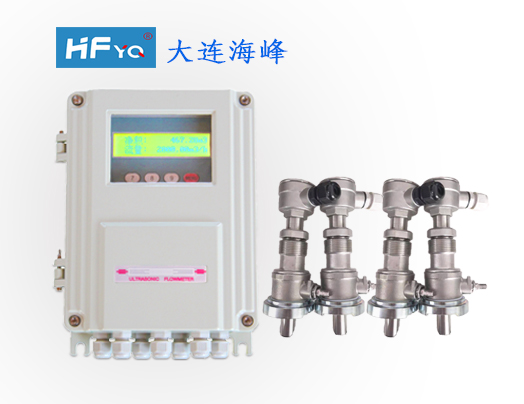

雙聲道流(熱)量計是一款采用美國PhoTime技術的雙聲道超聲波熱量測量產品,每一聲道都可以達到測量精度,雙聲道冗余大大提高了流(熱)量計的準確度和穩定性,克服了單聲道產品不適應流場變化精度不高流(熱)量不穩定的缺點。測量原理仍然基于延時法,由于使用兩個聲道的優化設計,很大程度上克服了紊流隨機性對測量的影響,大幅度提高了對不同工況測量的適應性和測量精度,使得小流(熱)量測量更有保證。
另外由于應用先進的數字信號處理技術使傳感器設計死角可以很小,不易積累鐵銹、水垢等雜質,解決了普通超聲波流(熱)量計受鐵屑、焊渣等雜質干擾的最大隱患,特別適用于雜質含量高的水質。雙聲道流(熱)量計使用高速的DSP處理器使測量系統響應速度小于0.1秒,比普通的流(熱)量計快10倍以上,可以作為定量控制的計量標準,特別適合高粘度油類、化工產品和超純水的流量測量,也可以接入兩路溫度傳感器,作為流(熱)量計使用。當需要更多熱量功能的時侯雙聲道流(熱)量計也可以作為流(熱)量計中的流量測量部分,通過4-20mA接入到熱量積算儀,作為流量測量部分。
項目 | 性能,參數 | |
測 量 主 機 |
精 度 | 1.0 級 |
重 復 性 | 0.2% | |
流速范圍 | (0.25 ~ ±12)m/s。 | |
測量原理 | 超聲波傳播時差原理,32位CPU工作,8字節雙浮點運算。 | |
測量周期 | 50mS. (每秒20次,每個周期采集64組數據)。 | |
顯 示 | 2×10或者4*8背光型漢字液晶顯示器,低功耗為段碼液晶顯示。 | |
操 作 | 4×4輕觸鍵盤/4按鍵輸入。 | |
輸 入 | 2路二線制PT1000鉑電阻輸入回路,可實現熱量計量功能 | |
輸 出 |
電流信號:4~20mA, 阻抗0~500W,浮空,精度0.1%FS。 脈沖信號:正、負、凈流量及熱量累計脈沖OCT輸出。 數據接口:標準隔離RS-485接口。 |
|
其他功能 |
記憶日、月、年累積流量。 故障自診斷功能;網絡工作方式等。 |
|
傳 感 器 |
外夾式:小型標準S2型,適用于管徑DN15~DN100mm 中型標準M2型,適用于管徑DN50~DN700mm 大型標準L2型,適用于管徑DN300~DN6000mm |
|

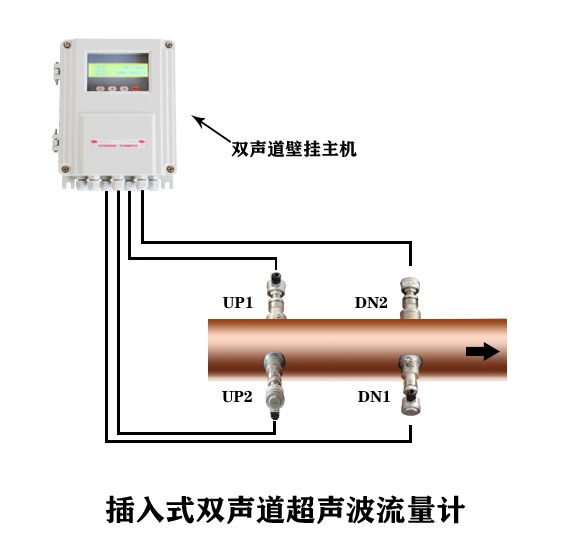

插入式:測量管道材質不限(可焊接、不可焊接都可以)適用于管徑DN80以上。 | ||
標準管段式:適用于管徑DN50-DN1000,整機測量精度±0.5%。 | ||
電纜長度 | 可加長至300m(超過此長度請同廠家聯系)。 | |
管道 | 襯 材 | 鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道,允許有襯里。 |
內 徑 | 15mm - 6000mm。 | |
直管段長度 | 上游≥10D,下游≥5D,距泵出口處≥30D。 | |
流 體 |
種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁 度 | ≤10000 ppm, 且氣泡含量小。 | |
溫 度 | (-40~160)℃。 | |
流 向 | 正反雙向計量。 | |
工作環境 | 溫 度 |
主機:-10-70℃ (大于此溫度范圍要求請與廠家聯系) 探頭:-40℃ ~ +160℃ |
濕 度 |
主機:85%RH 探頭:可浸水工作,水深≤3米。 |
